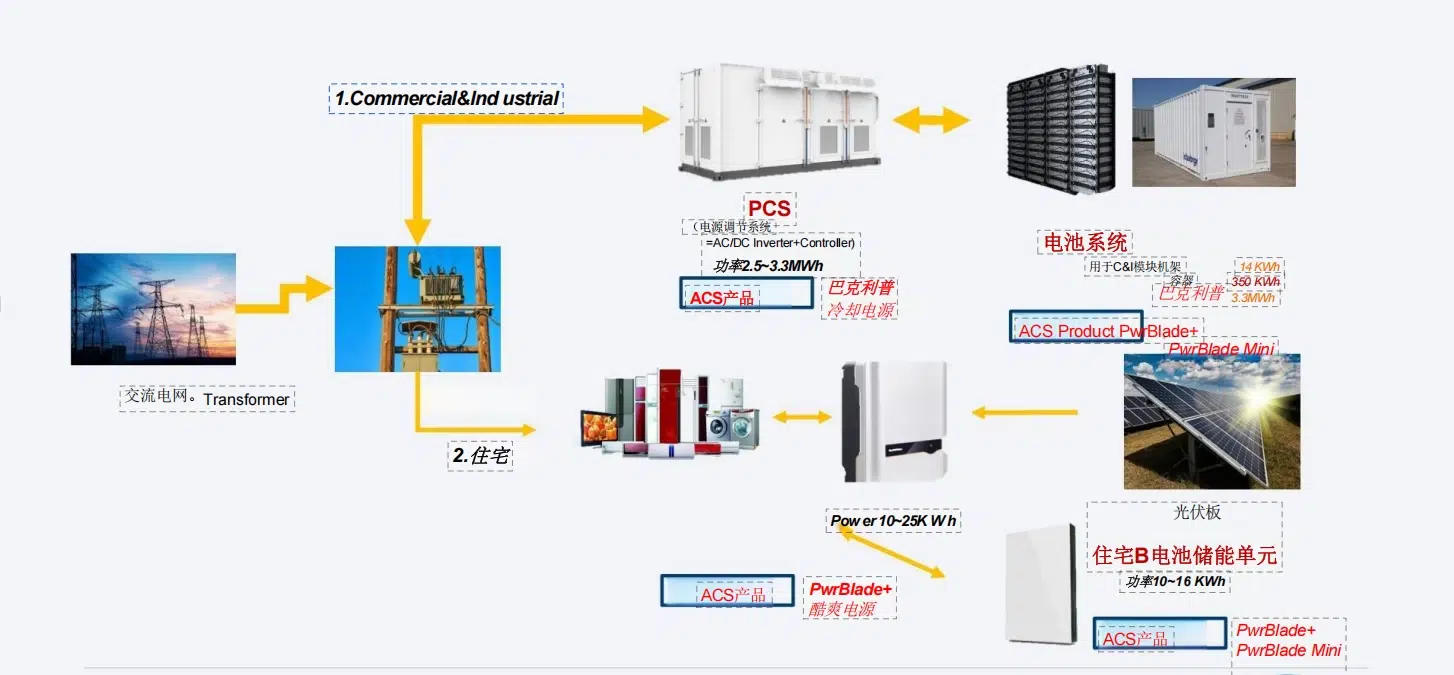

安费诺储能存储解决方案
电力应用和产品概述
- 全球制造足迹
- 2家中国、美国国家认证的检
测实验室
- 中国、印度完全集成制造
- 全球研发机构遍布美国、欧
洲和亚洲
- 最佳的电力技术
- 注重高密度接触技术
- 超低分辨率专业文件
- 增强气流
- 超低寿命
- 接触电阻等
- 热性能
- T型树
- 材料/镀层
- PCB板
- 推荐热点
- 观察资料
- 可定制解决方案
- 完全Modula工具
- 范围广泛
- 满足任何技术要求

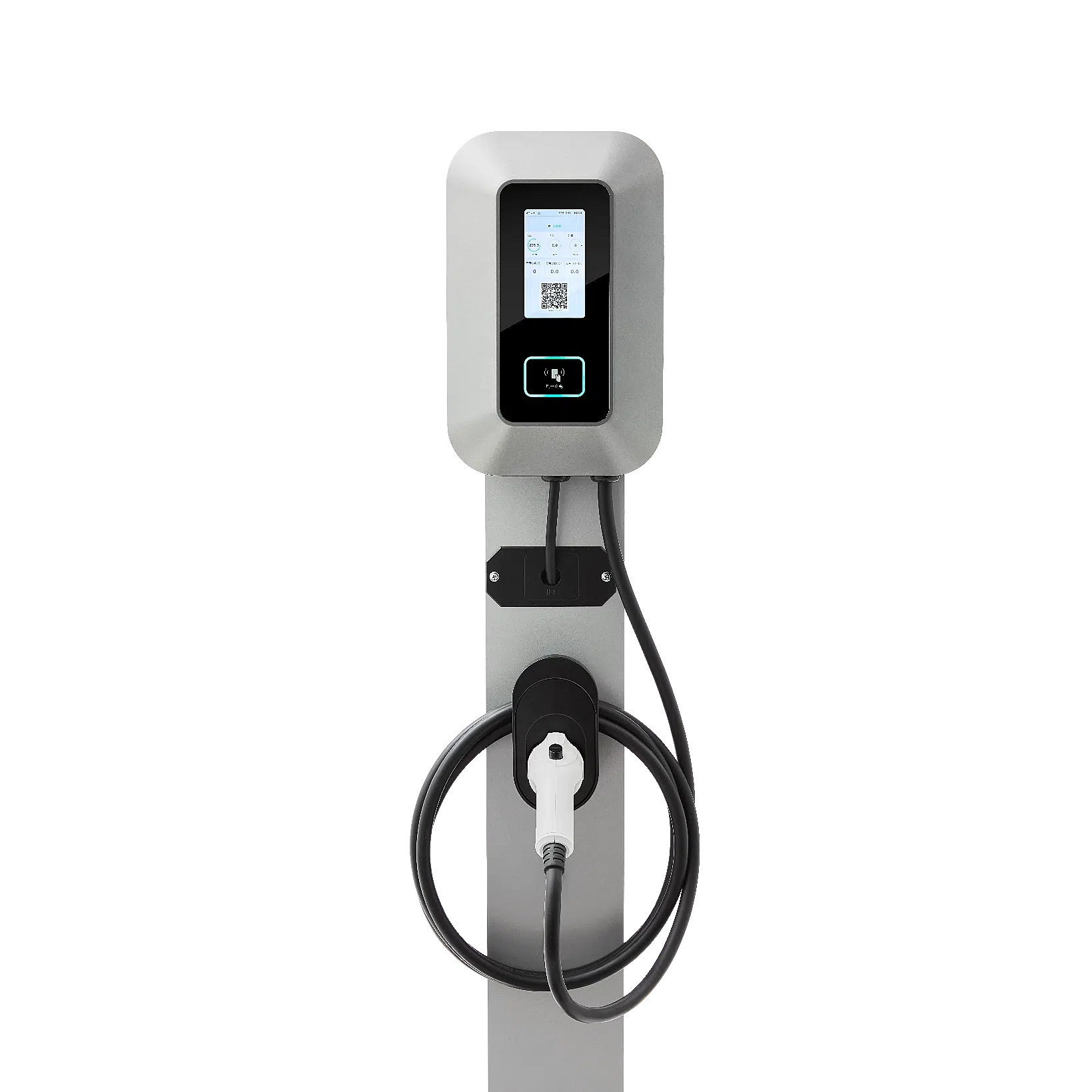

电动汽车充电解决方案
PowerSolutions产品电动汽车充电

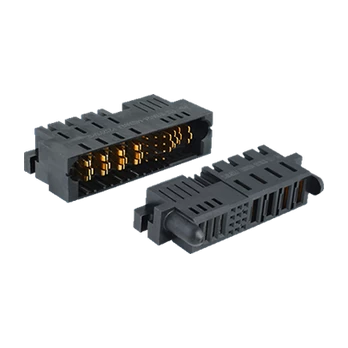

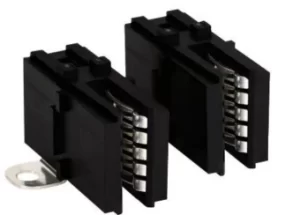

- PwrBlade⑧
- PwrBlade+
- PwrBlade+®I/O
- 模块化电源+信号接触器
- 低轮廓，以改善气流
- 直角/垂直配置
- PwrBlade®ULTRA
- EazyPwr""

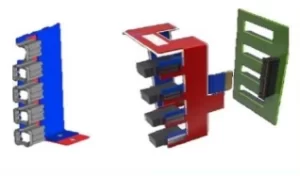

CoolPower®EV、
- 盲伴导游
- AC/DC/Sig信号接触选项
- 每针最高可达115A

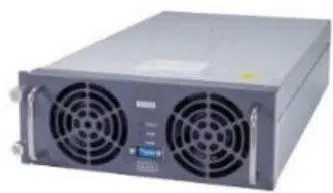

对于需要板对板连接的内部电源模块，是理
想的解决方案。
坚固的盲伴向导是
集成以实现安装
电源解决方案
PwrBlade+⑧
- PwrBlade+QI/O
- CoolPower®EV
- BarKlip@
- BarKlip@I/O
PwrBlade@
- PwrBlade+@
- PwrBlade+QI/O
- CoolPower®EV
- PwrBlade+⑧
- PwrBlade+OI/O
- BarKlip@
- BarKlip@I/O
高功率：75A/触点（单触点）
58A/接触（4个相邻接触点5.08mm螺距）
低功率：28A/触点（4个相邻触点，间距2.92mm）·192A/英寸
（8个相邻高功率触点）
- 生命终结Resistance：0.7mΩ
- PwrBlade®宽度减少21%
- 电源和信号触点的数量和位置可高度配置
- 可提供直角、夹层和共面方向
- 功率：最高115A/Pin
- 信号：最高5A/针
- 可配置电源+信号触点
- 半子弹导引以增加可跟踪性
- 多种锁定和面板安装终端可供选择
- AC、DC和信号引脚选项
- 盲端集成导引杆·0.7mQ寿命终止电阻
- 高交配周期：>200个周期
- 低轮廓：高于板面<20mm
- 最高200A（静止空气中的T-上升30℃）·12V母线连接器
- 从4AWG到2AWG，终止线最多为4根8AWG导线
- 超声波焊接的螺纹和接触面
- 超低0.20mΩ终端接触电阻·14个完全独立的导电梁
- 配线母线厚度3.0+/-0.1mm
- AGTO电镀工艺
CoolPowerREV
交流输入直流输出
电压：1000VDC
当前：85Amax
配置：AC:4P;DC6P+8S
其他：在镀层时，使用4P输出

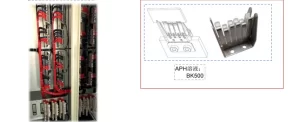

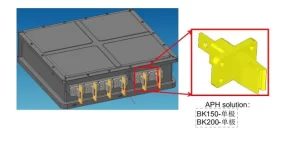

BarKlip@ 成功案例40KW和55KW充电器
BK200IO可承载150A电流
应用：适用于EVC中的40KW液体冷却
功率模块

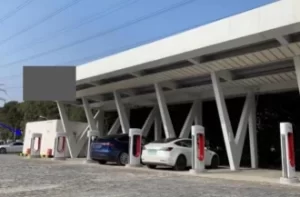

250KWEV充电器Soluti已开启
成功案例1 M KW集中式充电器-电力分配装置
250 KWx4由1MW机柜支持120 KWx8由
1MW机柜支持

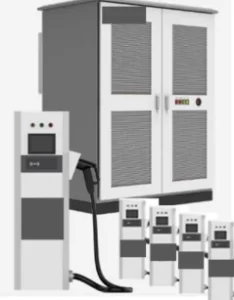

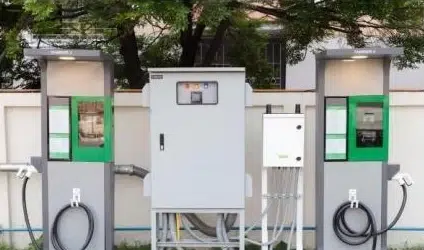

成功案例360 KW集中式充电器-电力分配装置
主要业绩
- 工作电压：AC 380V±15%
- Input voltage:3PH-N-PE
- Output voltage:200V~750VDC
- 输出模式：1个柜子，最多12个充电插头
- 最大输出电流：600A
- 带1个充电插头的最大输出电流：250A
- IP防护：IP54（机柜），IP54（充电堆）
- 操作温度范围：-30℃~55℃
BarKlip BK1 50
应用：集团收费系统PDU
| 项目 | 规格参数 |
|---|---|
| 额定电流 | 150A（最大值） |
| 连接方式 | 3mm母线对接 |
ACS Power Solutions可以支持需要对线对线或
线对板配置进行密封的应用程序。
无线电动汽车充电
支持现场终端
- 室外/水密封技术最高可达IP69k
- 电缆易于更换
- Power+信号配置·20A-100A和40V-480V
- 金属锁扣系统确保可靠性
巴克利普Q
连接器EV充电器解决方案的未来——降低成本，提高电流解决方案
电流额定值：150A
- 480V直流工作电压
- 双极
- ±1.45mm的可聚集性
- 3.0mm配接母线厚度
- AGTO镀层技术
电流额定值：250A
80VDC工作电压螺钉安装
±3.5mm的可聚集性3.18
mm的母线厚度
金铂金
- 可用的母线厚度
AGTO电镀技术
电流额定值：450A
12V直流工作电压单极
±3.5mm的可聚集性
3.18mm配接母线厚度金镀层
电流额定值：700A
1500VDC工作电压单极
±2.8mm的可聚集性
2.0mm,3.0mm,4.0mm
可选配母线厚规格
AGTO电镀技术
电流额定值：250A单
极
±1.7mm聚集性1.58
mm配合
母线厚度
电流额定值：500A
30℃T-上升）
单极电极
±2.0mm可聚集性
3.0mm配接母线
层
镀银
电流额定值：1000A（40℃T-
上升）
单极电极
±3.45mm聚集性5.0mm配
接母线厚度
镀银
电流额定值：300A
54V直流工作电压
单极电极
±2.0毫米的可聚集性
电流额定值：300A
54V直流工作电压单极
±2.0mm可收集性3.0mm
母线厚度
镀银
ESS解决方案

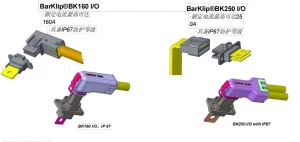

BarKlip®BK160I/O
额定电流最高可达160A
具备IP67防护等级

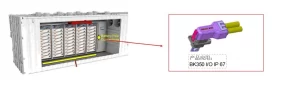

BarKlip®BK250I/O
额定电流最高可达250A
具备IP67防护等级

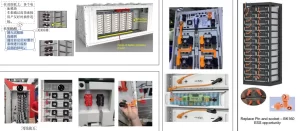

ESS电源模块解决方案取代传统的插头/插座电缆解决方案
在前面板上，各个电池模块车架通过高效连接用户友好的插件连接。
滑入式模块连接到通过自定位对整个系统进行监控后部的特征。

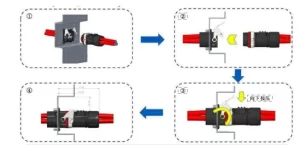

易电通
- 3pin70A600VAC
- IP67
现场压接6-8AWG
易于锁定
高度定制化
现场评级：
- 大功率：75A/触点（单个触点）
58A/接触（4个相邻触点，5.08mm坑深）
PowerBladeO+PowerBlade+海外市场成功案例RESU
BarKlipRBK350I/O
成功案例BDU连接
BarKlipRBK400I/O
成功案例BDU连接
汽车机器人解决方案
现场评级：
大功率：75A/触点（单个触点）
58A/接触点（4个相邻接触点，间距为5.08mm）
低功率：28A/触点（4个相邻触点，间距2.92mm）·192A/英寸（
8个相邻高功率触点）
生命末期Resistance：0.7mΩ
PwrBlade®的宽度减少了21%
电源和信号触点的数量和位置可高度配置可提供直角、夹层和共面方向
细胞接触系统是一种新型集成总线，采用FPC和母线取代传统的电线
马具通常包含母线、FPC、接头等电子元件。
与传统线束相比，重量减轻约50%，体积缩小约60%。FPC/FFC+母线，同时在一个解决方案中实现所有ACS连接器的完整性，如PB/PB+/Powermax/Microspace
电力分配高效、损耗低的方法
ZCU：分区控制单元；DCU：主控单元。
车辆目前正处于从分布式到域集中式的过渡阶段，从超过100个ECU到5个整个车辆的DCU，控制功能迅速集中，DCU是每个功能的大脑。
连接器简介：
APH可提供高度定制的连接器
满足客户特殊要求，目前标准连接器无法满足。
工作温度：-40-125℃。
测量应在1小时内完成

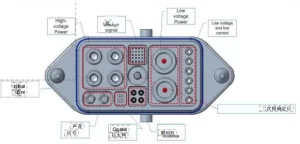

混合连接器：结合了ll种不同的类型
电源/信号/高速/音频/声音等在一个连接器中。客户模块化设计
实现起来比较容易
Chassis上不同功能之间的连接。
- 高压电源，4针，125A
- 低压电源，2针，300A
- 低电压和低电流，6针，最大30A
- 低电压信号，18针，最大1A。
- 同轴摄像机，4针
- 千兆以太网，2套
- 声音信号，2针
- 安全联锁位置
- IP67金属外壳
AMR自主移动机器人。AGV自动导引车
- CoolPower：高压电源，125A，Charing连接器
- PB+/PBmini：低压低电流，最大30A
- BK系列：机柜内部PDU

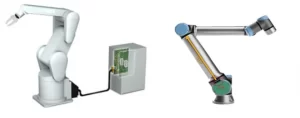

动力连接器为机器人臂提供高电流/高电压的解决方案，模块化设计
可满足客户不同的功率/信号要求。
- PB+/PBmini：高压电源、低外形、模块化设计
- 线对线、线对板、板对板。
- 可提供直角、夹层和共面布置。

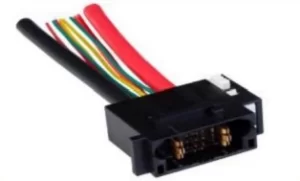

PwrBlade®Mini电缆到板
- 超过板面（板面侧）8.10mm高
- 每个触点，顶部和底部，25A
- 电压等级50V+
- 电源和信号的模块化工具
- 按压以释放锁扣或CPA锁扣
PwrBlade®电缆到Board
- 高功率（60A，6AWG电线）
- 低功率（40A，12AWG电线）
- 信号（3A，22AWG电线）UL&TUV认证
Amphenol SSD和测试产品
COMMUNICATIONS SOLUTIONS
BarKlip®BK160I/O
额定电流最高可达160A
具备IP67防护等级
BarKlip®BK250I/O
额定电流最高可达250A
具备IP67防护等级
ESS电源模块解决方案取代传统的插头/插座电缆解决方案
在前面板上，各个电池模块车架通过高效连接用户友好的插件连接。
滑入式模块连接到通过自定位对整个系统进行监控后部的特征。
易电通
- 3pin70A600VAC
- IP67
现场压接6-8AWG
易于锁定
高度定制化
现场评级：
- 大功率：75A/触点（单个触点）
58A/接触（4个相邻触点，5.08mm坑深）
固态硬盘

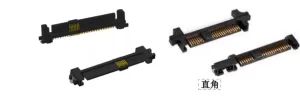

SATA连接器的设计目的是实现低成本、高速度和高容量硬盘驱动器（HDD）的使用。这些连接器符合SATA标准，满足各种垂直和直角配置要求，适用于服务器和存储设备、HDD和HDD机架。
| 特性 | 福利 |
|---|---|
| 交错接触长度 | 提供热插拔的顺序接触配合 |
| 提供垂直和直角配置 | 适用于服务器、存储背板、HDD 和 HDD 机架 |
| 高速串行接口 | 支持高达 6Gb/s 的数据速率，适用于 22 个位置，支持高达 12Gb/s 的数据速率，适用于 7 个位置 |
| 插座高度器高度可从 8.15mm 扩展至 34mm | 提供使用连接器高度作为替代柔性电缆的选项 |
| 接触范围为 7 至 22 个位置 | 支持多种客户应用程序 |
| 使用夹具可作为连接器固定件，以实现坚固的 PCB 连接 | 焊接后提供额外的机械强度 |
| 模制的极性标识通过提供倾斜的引导来帮助配对的连接器自我对齐 | 补偿连接器错位 |

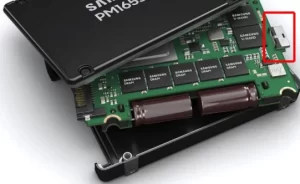

?29位SAS接头和插头连接器可实现高速串行连接SCSI（SAS）硬
盘驱动器（HDD）/固态硬盘（SSD）接口，用于企业存储应用、服
务器请和存储系统
?SAS连接器系统设计用于支持HDD的热插拔和盲配接。高速串行
接口设计用于支持差分信号。
?安费诺SAS解决方案能够通过导电塑料技术实现高达24Gb/s的
数据传输速度，并符合SFF8681规范
向低数据速率版本回退：SFF8482（6G）和SFF8680（12G）
| 垂直/RA | 高度（mm） | 类型 | 标准/反向 | 终止 | 技术 | 定位/倒钩 | 宽度（mm） | MPN |
|---|---|---|---|---|---|---|---|---|
| 垂直 | 8.15 | 上部支架 | — | SMT | 是 | 8.5 widebase | 10142502-**** | |
| 垂直 | 8.15 | 上部支架 | — | SMT | 是 | 5.5 | 10142500-**** | |
| 垂直 | 8.15 | 上部支架 | — | SMT | 是 | 8.5 widebase | 10142501-**** | |
| 垂直 | 8.15 | 上部支架 | — | SMT | 是 | 5.5 | 10142499-**** | |
| 垂直 | 8.15 | 上部支架 | — | SMT | 是 | 5.5 | 10148666-**** | |
| 垂直 | 8.15 | 上部支架 | — | SMT | 是 | 8.5 widebase | SAS4F313011T1R | |
| 垂直 | 8.15 | 上部支架 | — | SMT | 是 | 5.5 | SAS4F313012T1R | |
| 垂直 | 8.15 | 上部支架 | — | SMT | 是 | 8.5 widebase | SAS4F313012T1R | |
| 垂直 | 8.15 | 上部支架 | — | SMT | 是 | 5.5 | SAS4F313014T1R |

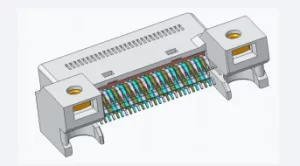

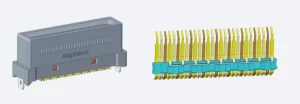

-6个通道，支持最高PSAS5.0（32G）数据速率和SAS4.0（24G）数据速率
-阻抗：85ohm/92ohm
-接口：兼容SFF-8639，向后兼容PCIeSAS3.0和4.0
-支持最新的PSASR5.0，v0.7SI规范。
-各种安装高度（连接器顶部至PCB表面）选项：4.0mm至5.3mm
-可提供跨置式安装方式
-各种安装类型/固定选项
| Plug/RCPT | Vertical/RA | 垂直高度 | 安装方式 | 标准/Reverse | 终止 | 接在 | 屏蔽和SI规格 | MPN | 与Gen4版本兼容的Footprint |
|---|---|---|---|---|---|---|---|---|---|
| 插座 | R/A | 4.0mm | 吸头类型 | 标准的 | SMT | SMT | 85欧姆，遵循PSA5.0 SI规范 | PSAS5M2130131T1R | PSAS4M2130291T1R |
| 插座 | R/A | 4.9mm | 上部安装 | 标准的 | SMT | SMT | 85欧姆，遵循PSA5.0 SI规范 | PSAS5M2130021T1R | PSAS4M2130241T1R |
| 插座 | R/A | 4.4mm | 吸头类型 | 标准的 | SMT | SMT | 85欧姆，CEM5.0 0.5R SI规范 | PSAS5M2130311T1R（蓝） | PSAS4M2130461T1R |
| 插座 | R/A | 4.9mm | 上部安装 | 标准的 | SMT | 长支锁 | 85欧姆，遵循PSA5.0 SI规范 | PSAS5M2130121T1R | |
| 插座 | R/A | 4.9mm | 上部安装 | 反向 | SMT | SMT | 85欧姆，遵循PSA5.0 SI规范 | PSAS5M2130071T1R | PSAS4M2130241T1R |
| 插座 | R/A | 5.5mm | 上部安装 | 标准的 | SMT | SMT | 85欧姆，遵循PSA5.0 SI规范 | PSAS5M2130221T1R（黄） | PSAS4M2130471T1R |
| 插座 | R/A | 5.5mm | 上部安装 | 反向 | SMT | SMT | 85欧姆，遵循PSA5.0 SI规范 | PSAS5M2130181T1R | PSAS4M2130201T1R |
| 插座 | R/A | 1.0mm | 分面跳线 | 无 | SMT | SMT | 92欧姆，CEM5.0 0.5R SI规范 | PSAS5M2130332T1R | PSAS4M2130212T1R |
-4个PCIe线路，支持高达U.26.0数据速率：64G（PAM4）
-阻抗：PCIE通道为85ohm，SAS通道为85ohm/92ohm
-接口：兼容SFF-8639，向后兼容SFF86393.0、4.0和5.0，标准SAS接口：SFF8681/8680/8482
-U.2申请
-足印与当前Gen5版本的插座和插头完全兼容。
-正在开发中：
-接头，垂直：预计在2024年12月底前可获得样品
-插头，RA，顶装（Mountheight：4.9mm，CH：2.425mm）：预计在2025年第1季度中期提供样品
-插头，RA，中置式（安装高度：4.4mm，CH：1.915mm)：未设计

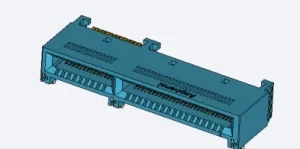

主要特点：
优秀的信号完整性性能，以满足英特尔提议的PCISIG委员会规范
通过共振阻尼技术实现性能升级至32GT/s。
高导电合金材料，可实现每个插脚电流额定值为1A，温度升高小于30℃
目标应用程序：
PC（笔记本、台式机、工作站）、服务器、适配器、交换机。网络
| 规格参数 | M.2 第4代 | M.2 Gen4 1A | M.2 第5代 |
|---|---|---|---|
| 引脚数/长度偏距 | 与Gen3/5 M.2相同 | 专用Gen4 L1接口 | 与Gen3/4 M.2相同 |
| 电压 (V) | 1.2V | 1.2V | 1.2V |
| 最大电流 (I) | 0.5A | 1A | 1A |
| 电阻 | Sandmilai300（待确认） | Sandmilai300（待确认） | Sandmilai300（待确认） |
| 工作温度 | -40°C 至 +60°C | -40°C 至 +60°C | -40°C 至 +60°C |
| 数据传输速率 | 1607/s（PCIe 4.0） | 1607/s（PCIe 4.0） | 3207/s（PCIe 5.0） |
| PCIe 版本 | 4.0（修订版1.0） | 5.0（修订版1.0） | 5.0（修订版1.0） |
| 耐用性（耐周期） | 25-60（单位未明确） | 25-60（单位未明确） | 25-60（单位未明确） |
M.2Gen6Rev0.3规范于2023年9月21日发布。考虑到SI性能，建议在顶部（高速差分对）行中设置接口和不同尺寸的前向功能。预计MP计划于2H‘26或1H’27
与英特尔合作进行SI规格微调和8.5H开发是优先事项
Intel对具有不同占地面积的系统级进行SI仿真。
接头接触几何图形为GSSGSSG
与Gen5版本具有相同的足迹。
1C/2C/4C/4C+已经准备就绪。
连接器接触点几何图形模式为gssgssg...
HB1.57mm/3.05mm、4C/4C+已经完成加工
连接器接触点几何图形模式为gssgssg...
2024年第三季度交付
TIP连接器
-SSD过程测试。
-16针
-与金手指（AIC）结盟
-小型外形
| 产品线 | 描述 | 部件编号 | 交配周期（次） | 图片 | 社会地位 |
|---|---|---|---|---|---|
| PSAS 4.0 | 插座，垂直式，刀片固定器 | PSASF3130411TR | 20,000（正常值500） | - | 慢速 |
| 插座，垂直式，刀片压紧，无S10插针 | PSASF3130271TR | 20,000（正常值500） | - | 慢速 | |
| 垂直插座，刀片固定器，带S10插针 | PSASF3130281TR（修正） | 20,000（正常值500） | - | 慢速 | |
| PAS 3.0 | 插座，直角，2.85H | PSASF2130461TR | 10,000（正常值500） | - | 慢速 |
| 插座，直角，2.85H（替代型号） | PSASAF2130031TR | 10,000（正常值500） | - | 慢速 | |
| PAS 4.0 | 垂直插座，SMT固定 | PSAS5F3130101TR | 20,000（正常值500） | - | 慢速 |
| 产品线 | 描述 | 部件编号 | 交配周期（次） | 图片 | 社会地位 |
|---|---|---|---|---|---|
| M.2 | M.2 第3/4代垂直连接器 | MDT400M0X001VT | 5,000（正常值60） | - | 慢速 |
| M.2 | M.2 Gen3/4 RA连接器 | MDT335M01411 | 5,000（正常值60） | - | 慢速 |
| DDR5 SMT | DDR5 SMT连接器 | DDR504119995D | 5,000（正常值25） | - | 慢速 |
| PCIE Gen4跨置式安装 | PCIe Gen4跨置式连接器 | 10146027-xxx | 500（正常值50） | - | 慢速 |
| Mini Cooledge | 垂直式84针连接器 | ME1008410114011 | 10,000（未提供正常值） | - | 慢速 |
优点：
1.理想的测试设备。100,000次循环，而普通设备只有50次循环。
2.达到10万次循环后，客户可以更换新的，不会损坏主板。
3.总溶液的成本效益
| 类别 | 规格项 | 参数/要求 |
|---|---|---|
| 电气特性 | 接触电流额定值 | 最大值 1.0A |
| 绝缘电阻 | - | |
| 耐电压试验 | 500 VDC（海平面条件） | |
| 低接触电阻（初始值） | ≤ 40 毫欧（最大值） | |
| 低接触电阻（应力后） | 与初始读数差异 ≤ 20 毫欧（最大值） | |
| 机械特性 | 耐久性（插拔循环） | 100,000 次 |
| 插入力 | 最大值 106.8 m（单位可能为 mN，需确认） |
